1.产品应用
适用于测试手机、电话等设备的送话器传输性能，模拟人嘴发声方向及近场声场特性，确保语音通讯质量。测量传声器的频率响应、失真度等指标，符合  IEEE269、ITU-T  Rec.P51 等标准，校准声压信号。

 2.使用环境

项目	最小	正常	最大	单位
存储环境温度(℃)	-20	25	50	℃
存储环境湿度(%)	30	65	90	%
使用环境温度(℃)	-10	25	50	℃
使用环境湿度(%)	40	65	90	%



3. 电源
配套电源适配器，DC供电，24V，2.5A。

4. 通信接口

接口类型： 供电-DC  5.5*2.1mm，音源信号输入接口-BNC。

5. 规格参数

项目	描述
持续输出功率	10W
失真	200-10KHz,<1%(94dBSPL@35mm)100-200Hz,<3%(94dBSPL@35mm)
频响曲线	经校准补偿后，94dB ± 0.1dB（100Hz - 10kHz）
阻抗	4ohm
发声孔径	Φ20mm
唇环	外径Φ48mm，高度10mm
直径	Φ104mm
高度	106mm
净重	1000g

 6.测试曲线

 25mm @ 94dBSPL

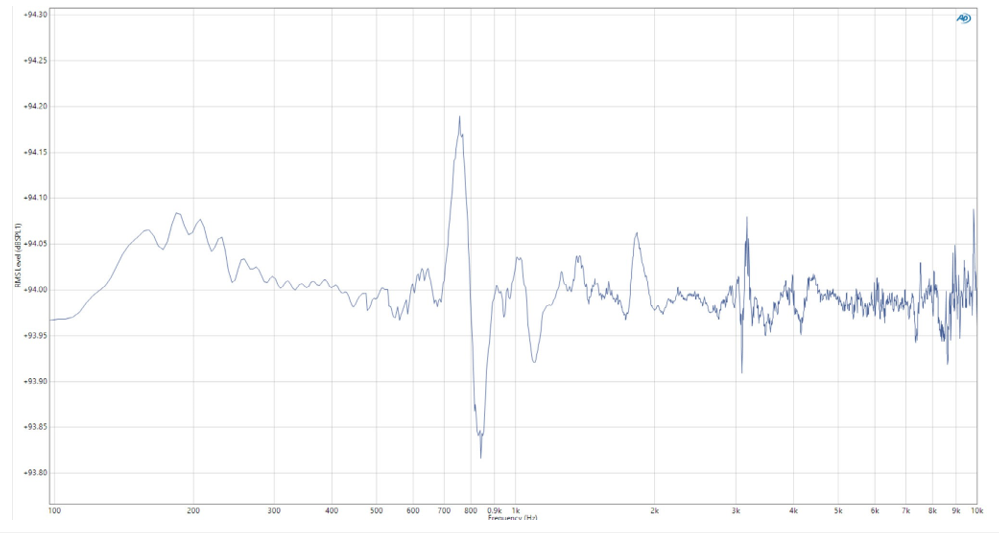

频响曲线/Frequency Response, Hz & dBSPL

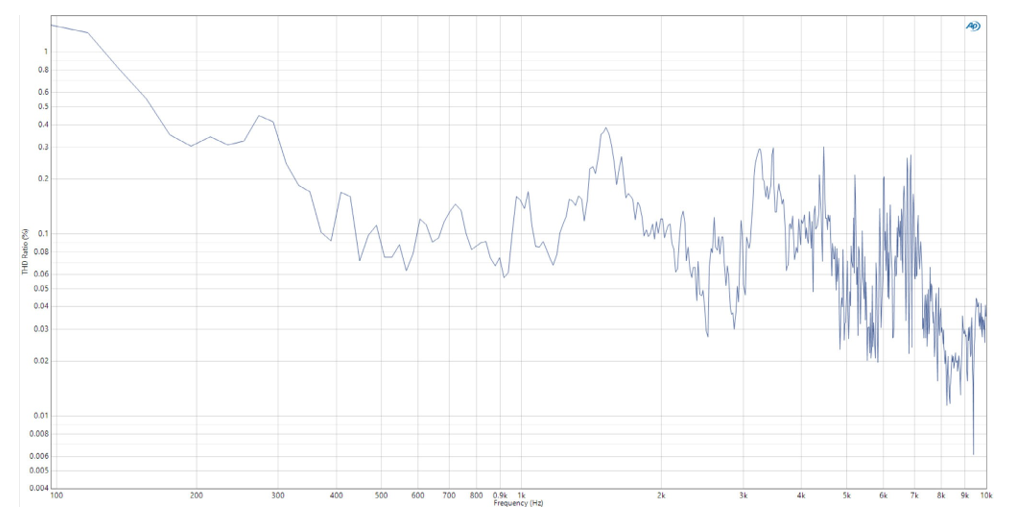

失真/THD,  Hz & %

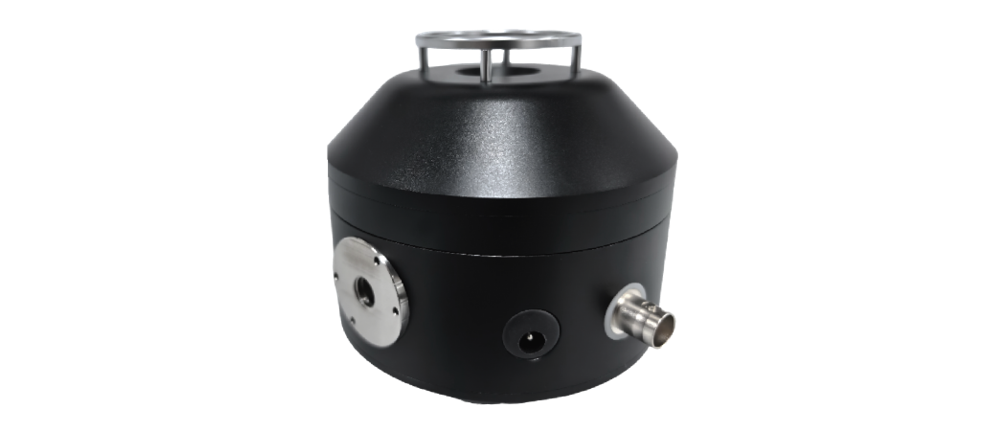

7. 接口面板

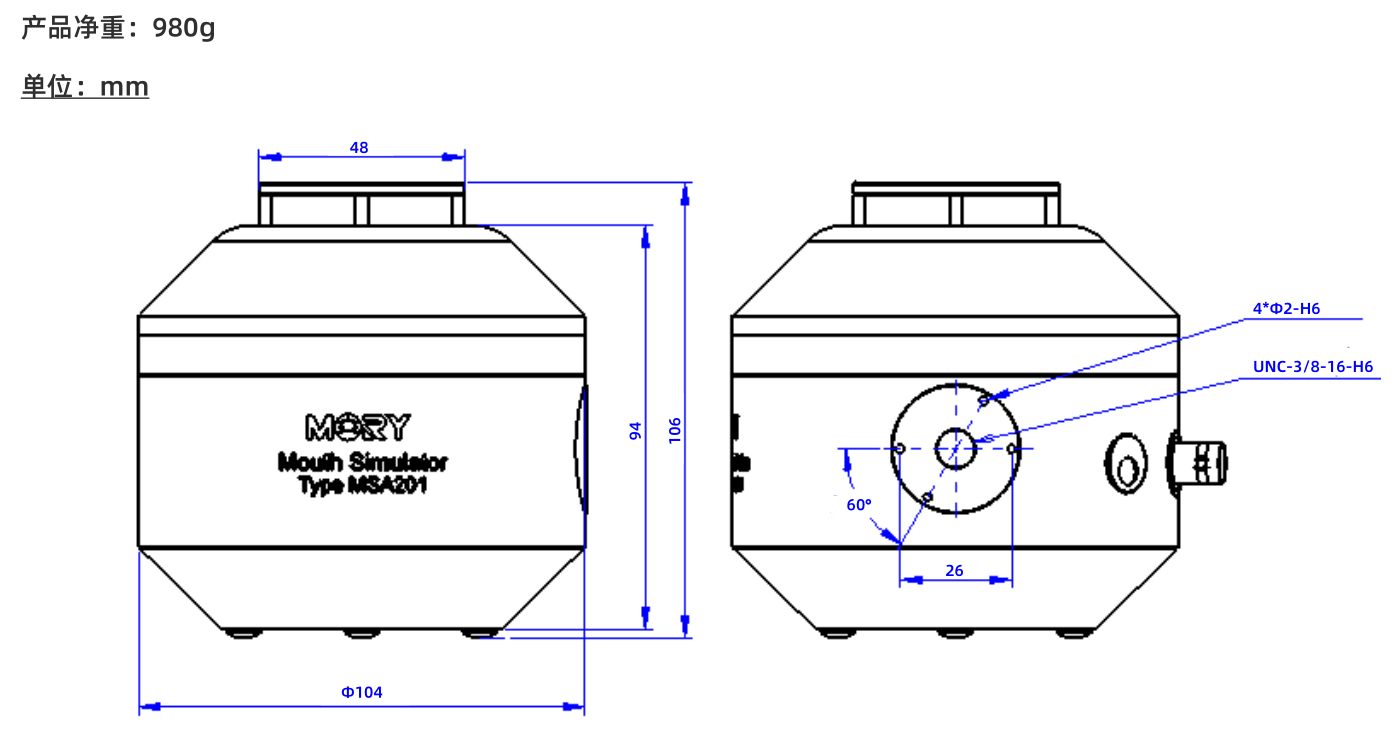

8. 产品尺寸及重量
