1. 产品应用
蓝牙耳机、音响、麦克风、功放等产品的研发及生产测试，振动研发及生产测试。
2. 使用环境
| 项目 | 最小 | 典型 | 最大 | 单位 |
存储环境温度（摄氏度） | -20 | 25 | 50 | C° |
存储环境湿度（%） | 30 | 65 | 90 | % |
使用环境温度（摄氏度） | -10 | 25 | 50 | C° |
使用环境湿度（%） | 40 | 65 | 90 | % |

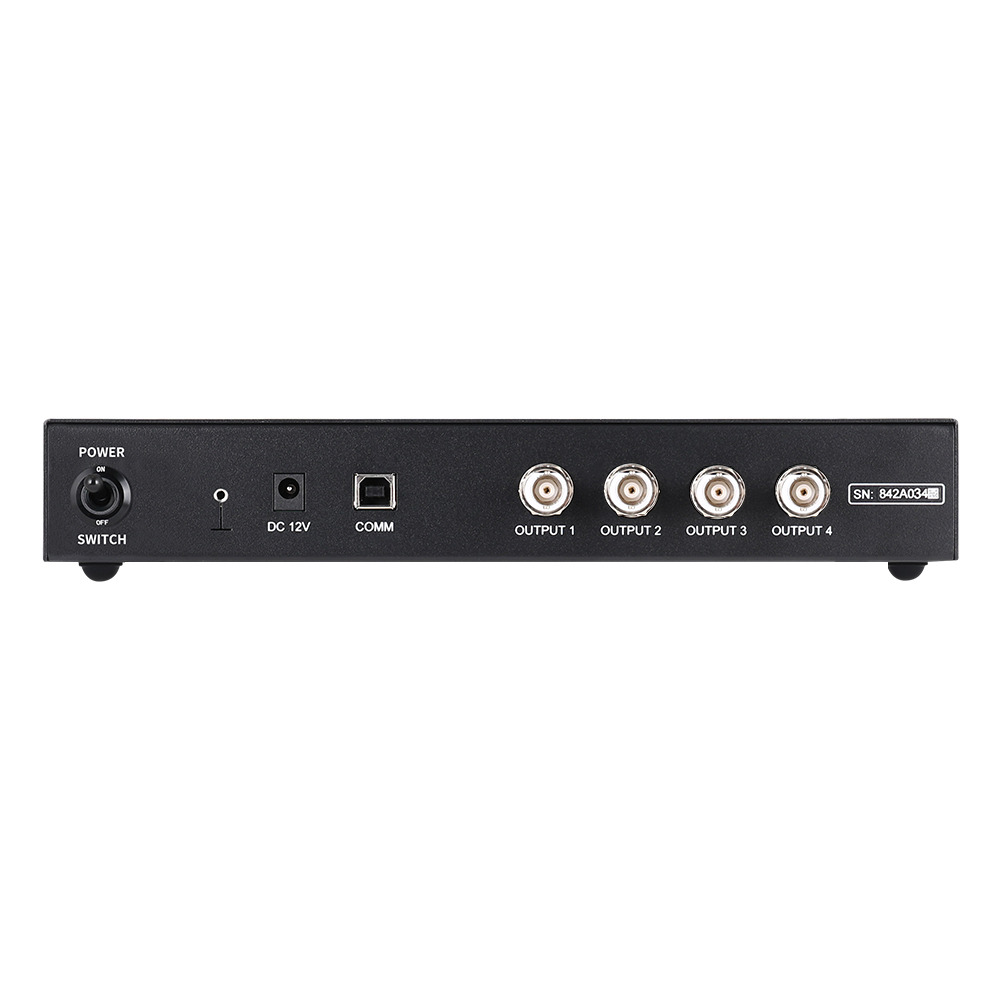

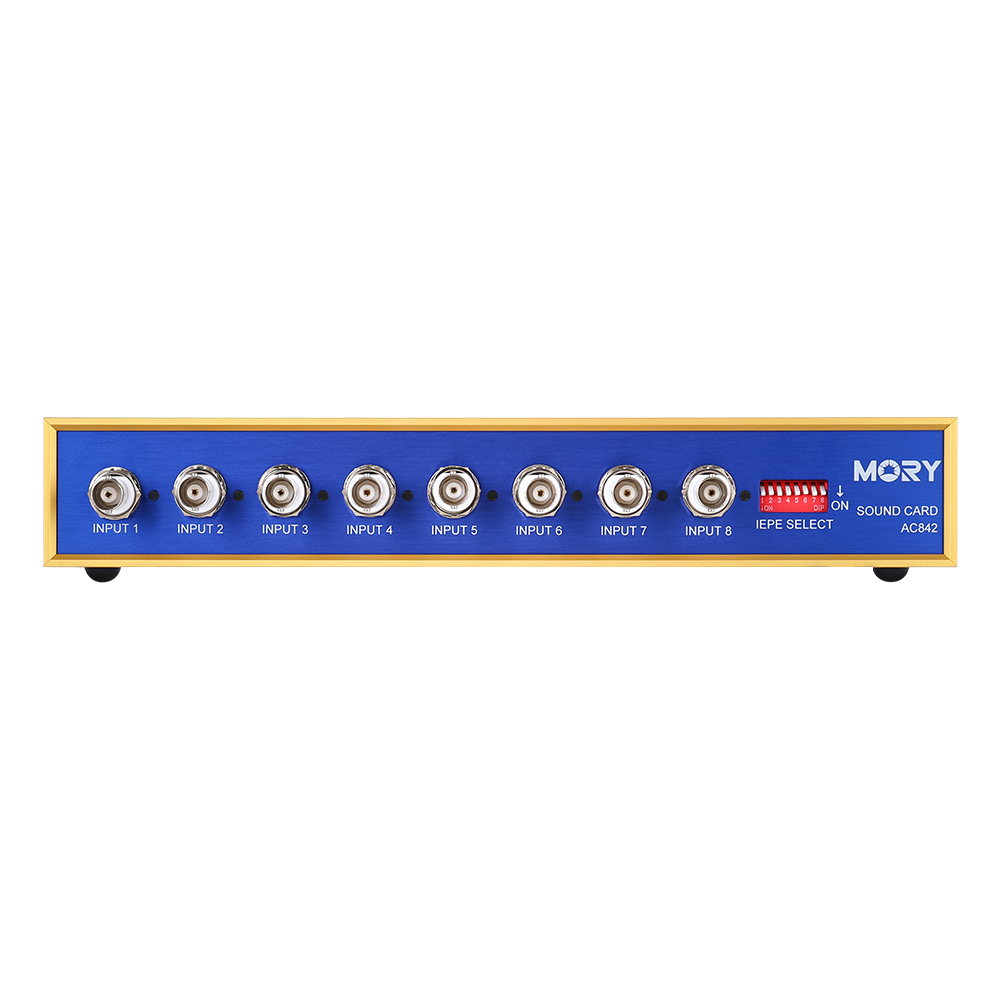

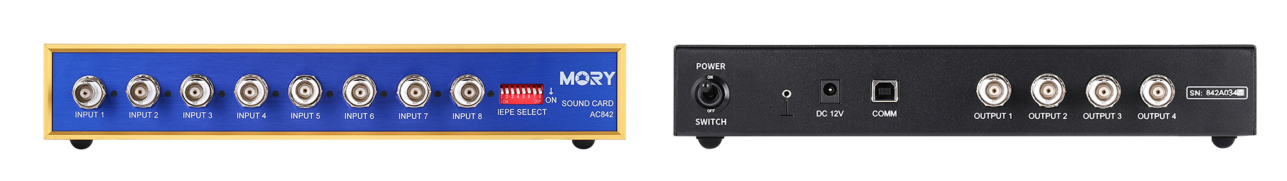

3. 接口面板
4. 电源
DC 供电，9V-18V，2A。
5. 通信接口
接口类型： USB Type B。

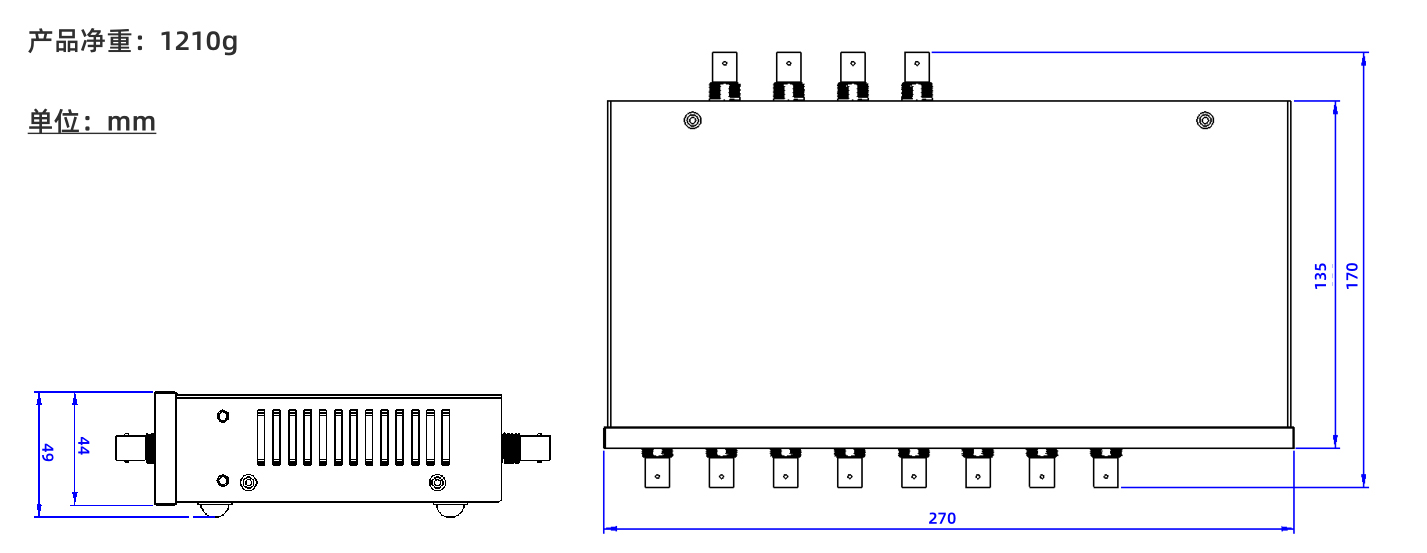

6. 产品尺寸及重量
7. 性能参数
模拟输入 - Line IN：非平衡 BNC，档位1-VP = 1.8V | |
频率响应 | 20Hz～20kHz (<0.07dB) & 44.1K/SR |
动态范围 D/R | ≥ 110dB，A-Wt输入最大不消波信号1.25Vrms |
信噪比 SNR(1V/1kHz） | ≥ 110dB |
总谐波失真THD(1V/1kHz） | ≤ -105dB |
总谐波失真 THD+N | ≤ -100dB (20KHz BW, 1kHz,1@1.25Vrms ) |
底噪（接50Ω假负载） | ≤ -108dBA（接50Ω的BNC假负载测试） |
串扰Crosstalk（1V/1kHz） | ≥ -110dB |
相位 | ≤ ±1° |
输入阻抗 | 100 KΩ |
备注 | 输入可以按需加IEPE@24V传感器线供电 |
输入底噪 | -105dBA （接50Ω的BNC假负载测试） |
模拟输入 - Line IN：非平衡 BNC，档位2-VP = 5V | |
频率响应 | 20Hz～20KHz (<0.1dB) & 44.1K/SR |
动态范围 D/R | ≥ 110dB， 输入最大不消波信号3.5Vrms |
信噪比 SNR(1V/1kHz） | ≥ 110dB |
总谐波失真THD(1V/1kHz） | ≤ -102dB |
总谐波失真 THD+N | ≤ -95dB (20KHz BW, 1kHz, 1@3.5Vrms ) |
底噪（接50Ω假负载） | ≤ -102dBA（接50Ω的BNC假负载测试） |
串扰Crosstalk（1V/1kHz） | ≥ -110dB |
相位 | ≤ ±1° |
输入阻抗 | 100 KΩ |
模拟输入 - Line IN：非平衡 BNC，档位3-VP = 10V | |
频率响应 | 20Hz～20kHz (<0.1dB) & 44.1K/SR |
动态范围 D/R | ≥ 110dB， 输入最大不消波信号7Vrms |
信噪比 SNR(1V/1kHz） | ≥ 110dB |
总谐波失真 THD(1V/1kHz） | ≤-100dB |
总谐波失真 THD+N | ≤-95dB (20KHz BW, 1kHz, 1@7Vrms ) |
底噪（接50Ω假负载） | ≤ -100dBA（接50Ω的BNC假负载测试） |
串扰Crosstalk（1V/1kHz） | ≥ -110dB |
相位 | ≤ ±1° |
输入阻抗 | 100KΩ |
模拟输出规格：非平衡 BNC 档位1-VP = 1.8V 满刻度1.25V | |
频率响应 | 20Hz～20kHz (<0.1dB) & 44.1K/SR |
动态范围 D/R | ≥ 106dB，满刻度 A-Weigt 测试 |
信噪比 SNR（1kHz） | ≥ 106dB，满刻度 A-Weigt 测试 |
总谐波失真 THD（1kHz） | -98dB (20KHz BW, 1kHz@0.5Vrms) |
总谐波失真 THD+N | -94dB (20KHz BW, 1kHz@0.5Vrms) |
底噪 (停止软件输出) | -105dBA（AP555，20KHz BW，A-Weight） |
串扰Crosstalk（1kHz） | ＜-106dB |
相位 | ≤ ±1° |
输出阻抗 | 100Ω |
模拟输出规格：非平衡 BNC 档位2-VP = 3.66V 满刻度 2.57V | |
频率响应 | 20Hz～20kHz (<0.1dB) & 44.1K/SR |
动态范围 D/R | ≥ 110dB，满刻度 A-Weigt 测试 |
信噪比 SNR（1kHz） | ≥ 110dB，满刻度 A-Weigt 测试 |
总谐波失真 THD（1kHz） | -100dB (20KHz BW, 1kHz@1Vrms) |
总谐波失真 THD+N | -96dB (20KHz BW, 1kHz@1Vrms) |
底噪 (停止软件输出) | -100dBA（AP555输入测量） |
串扰Crosstalk（1kHz） | ＜-110dB |
相位 | ≤ ±1° |
输出阻抗 | 100Ω |
模拟输出规格：非平衡 BNC 档位3-VP = 10V 满刻度 7V | |
频率响应 | 20Hz～20kHz (<0.1dB) & 44.1K/SR |
动态范围 D/R | ≥ 110dB，满刻度 A-Weigt 测试 |
信噪比 SNR（1kHz） | ≥ 110dB，满刻度 A-Weigt 测试 |
总谐波失真 THD（1kHz） | -101dB (20KHz BW, 1kHz@1Vrms) |
总谐波失真 THD+N | -91dB (20KHz BW, 1kHz@1Vrms) |
底噪 (停止软件输出) | -93dBA（AP555输入测量） |
串扰Crosstalk（1kHz） | ＜-107dB |
相位 | ≤ ±1° |
输出阻抗 | 100Ω |

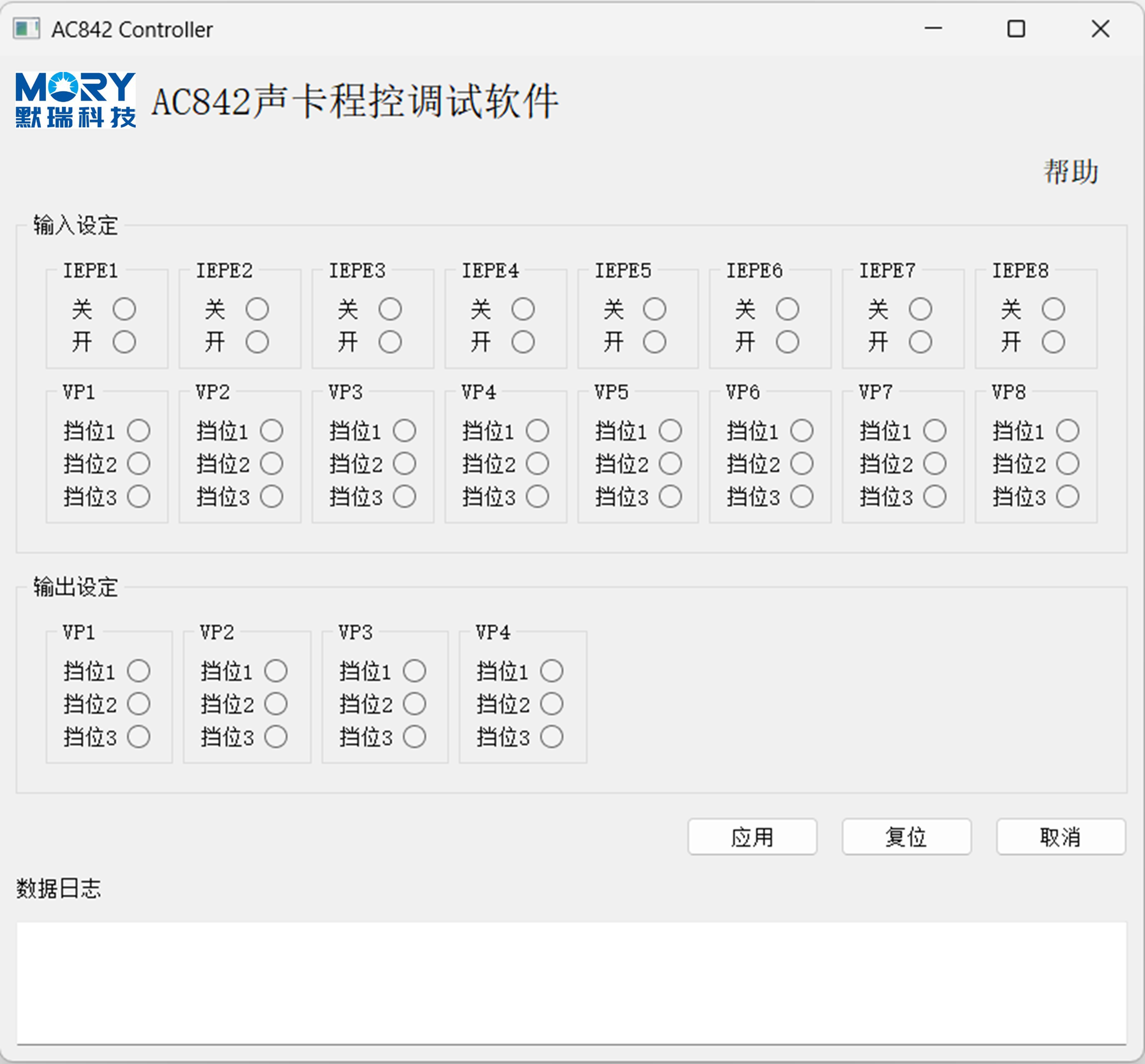

8. 调试工具
AC842声卡程控调试软件
