1. 产品应用
蓝牙系列产品研发和产线的连接测试、Profile测试、UI测试、音频测试和数据通信测试
2. 使用环境
项目 | 最小 | 正常 | 最大 | 单位 |
存储环境温度（℃） | -20 | 25 | 50 | ℃ |
存储环境湿度（%） | 30 | 65 | 90 | % |
工作环境温度（℃） | -20 | 25 | 80 | ℃ |
工作环境湿度（%） | 40 | 65 | 90 | % |
工作电压（V） | 4.6 | 5 | 5.5 | v |
3. 电源
USB 5V自供电，小于80mA。
4. 通信接口
接口类型： USB Type-C。
| USB转UART | |||
波特率 | 数据位 | 校验位 | 停止位 |
921600 | 8 | N | 1 |
5. 数据通信
SPP数据发送格式AT+SPPDATA=[length]\r\n[data]（length≤726byte）
SPP数据接收格式\r\n+SPPDATA=[length]\r\n[data]
HFP数据发送格式AT+HFPEXCMD=[length]\r\n[data]
HFP数据接收格式\r\n+HFPEXCMD=[length]\r\n[data]
详见MORY《DT15X系列蓝牙测试Dongle指令集》
6. 状态指示灯
红色：上电
蓝灯慢闪：蓝牙待机
蓝灯快闪：蓝牙搜索
蓝灯常亮：蓝牙连接成功
7. 蓝牙Profile
项目 | 描述 |
经典蓝牙 | A2DP Source, AVRCP Target, HFP AG, SPP Master |
LE Audio | BAP（Unicast Source,Broadcast Source）,MICP, VCP , MCP, CCP, CSIP, CAP |
GATT | 所有Service(服务), Characteristic（特征）, Description（描述） |
8. 蓝牙参数
项目 | 描述 | 项目 | 描述 |
蓝牙版本 | V5.4 | HFP 版本 | V1.7 |
RF发射功率 | 额定0dBm，最大13dBm | HFP 角色 | Audio Gateway |
RF接收灵敏度（0.01%） | -92dBm | HFP 采样率 | 48K |
A2DP 版本 | V1.3 | AVRCP版本 | V1.5 |
A2DP 角色 | Source | AVRCP角色 | Target |
A2DP采样率 | 48K 或 96K | SPP版本 | V1.2 |
9. 音频输入输
接口 | 接口类型 | 采样率 |
USB | USB Type-C | USB Audio 48KHz采样率，输入输出总延时约50ms，增益0dB USB Audio 96KHz采样率，输入输出总延时约30ms，增益0dB |

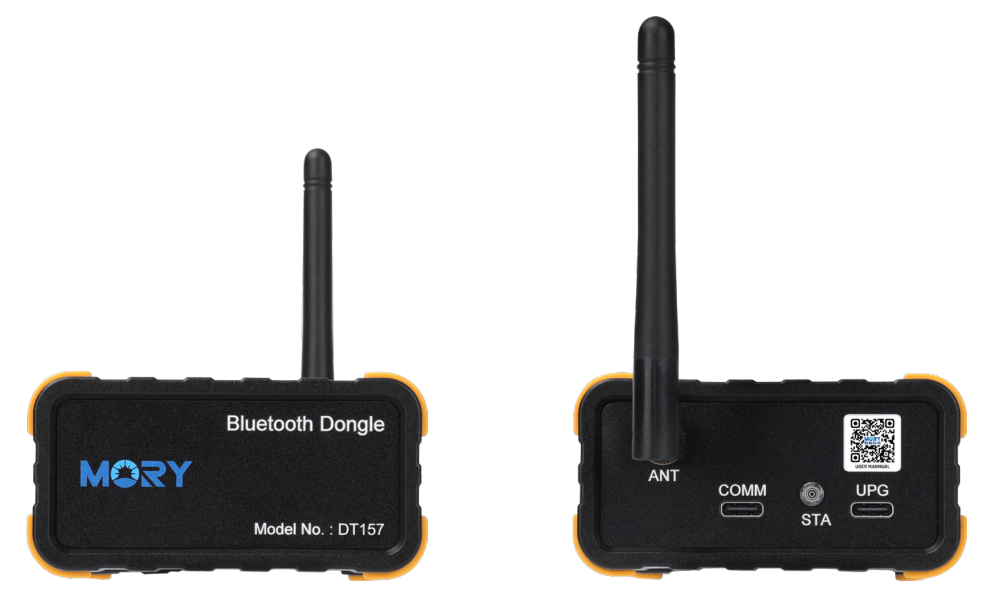

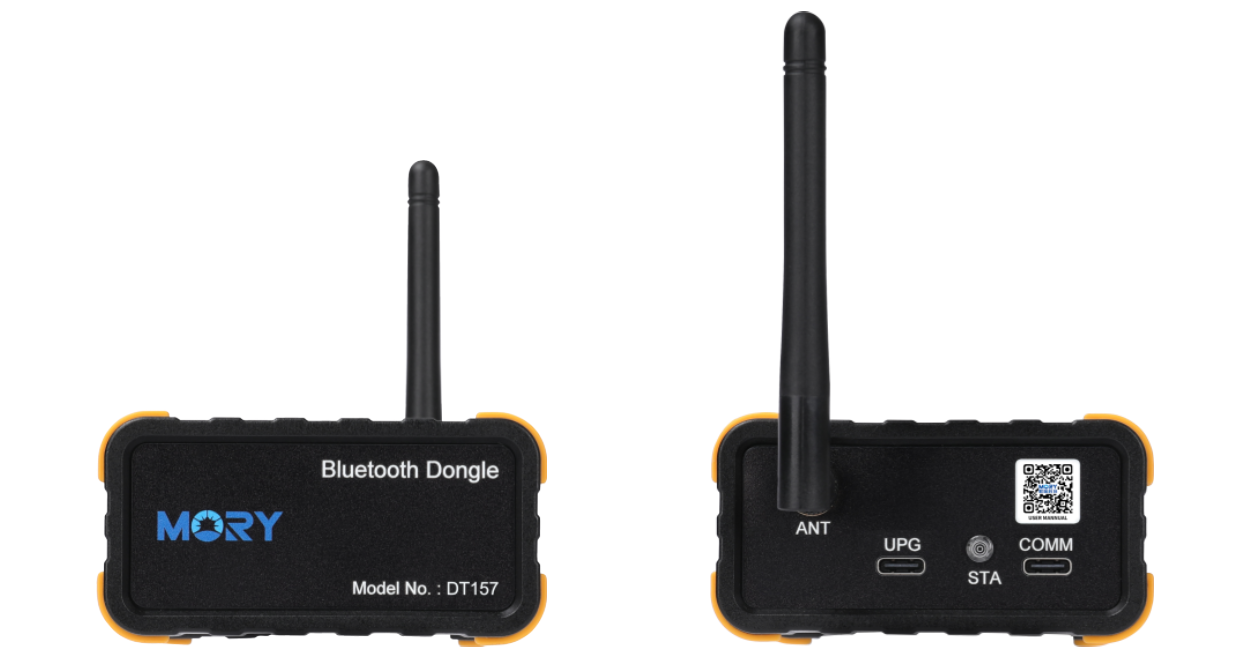

10. 接口面板

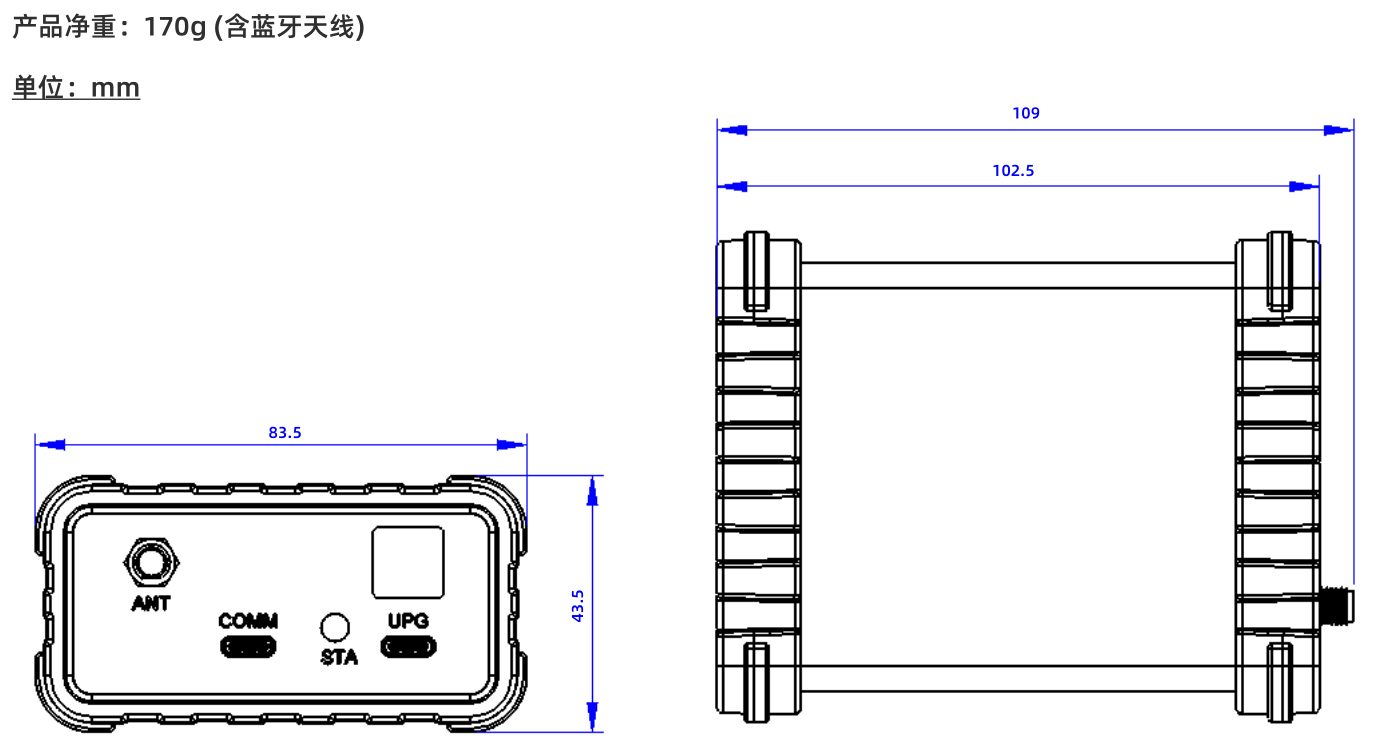

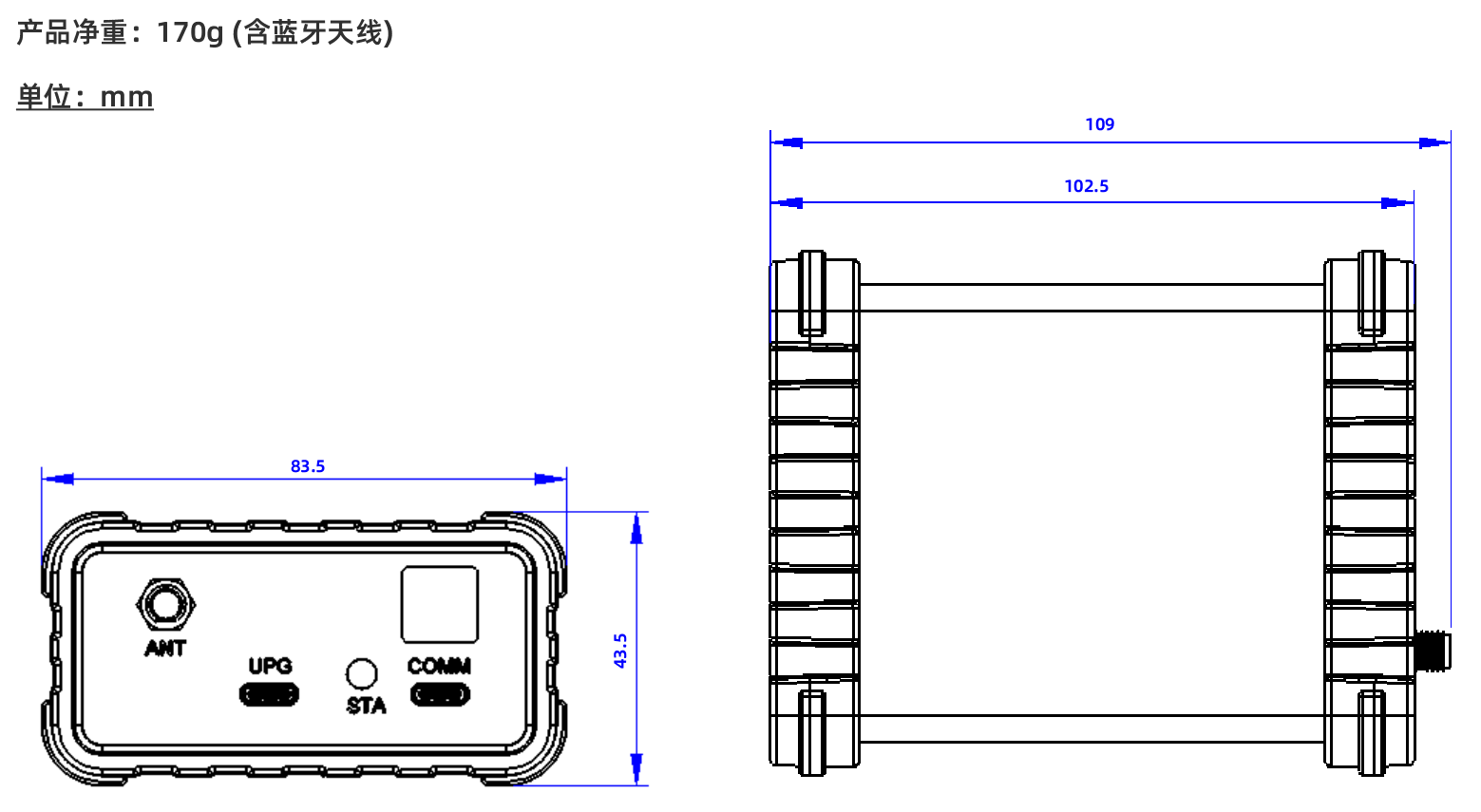

11. 产品尺寸
