1. 产品应用
1、适用于PDM麦克风（阵列）的测试测量。
2、适用于常见PDM麦克风信号转换。
2. 使用环境
| 项目 | 最小 | 典型 | 最大 | 单位 |
存储环境温度（摄氏度） | -20 | 25 | 50 | C° |
存储环境湿度（%） | 30 | 65 | 90 | % |
使用环境温度（摄氏度） | -10 | 25 | 50 | C° |
使用环境湿度（%） | 40 | 65 | 90 | % |
3. 电源
3.81连接器-5P
输入电压范围 | 最小 | 推荐值 | 最大 | 单位（RMS） |
输入电源 | 5 | 5 | 9 | V |
PDM输出电压 | 1.8 | 3.3 | 3.3 | V |
4. 通信接口
RS485/3.81-5P 连接器
5. PDM信号接口
2.54-10P 连接器
6. 功能参数
性能参数 | 最小 | 推荐值 | 最大 | 单位 |
支持采样率 | 6 | 24 | 96 | kHz |
支持的PDM时钟 | 0.384 | 3.072 | 6.144 | MHz |
衰减范围 | -103 | 0 | +24 | dB |
7. 性能参数
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
谐波失真（THD） | 1kHz,-20dBFS | 0.001 | 0.01 | 0.26 | % | 48K/CLK@3.072M |
总谐波失真+噪声 (THD+N) | 1kHz,-20dBFS | 0.005 | 0.21 | 0.35 | % | 48K/CLK@3.072M |
底噪（FFT） | 20Hz-20kHz | -- | < 500nv | -- | Vrms | 24K/CLK@1.536M |
左右通道频响差异/dBSPL | 20Hz-20kHz | 0.09 | 0.11 | 0.14 | dBSPL | 48K/CLK@3.072M |
8. 性能测试示例
设备：AP525
连接路径：AP525 PDM模块-> MORY DM821 -> AP522 Analog Input项目：Stepped Level Sweep
幅度：-60dBFS - 0dBFS终端电阻：300ohm
条件：48K/CLK@3.072M，左右声道同步

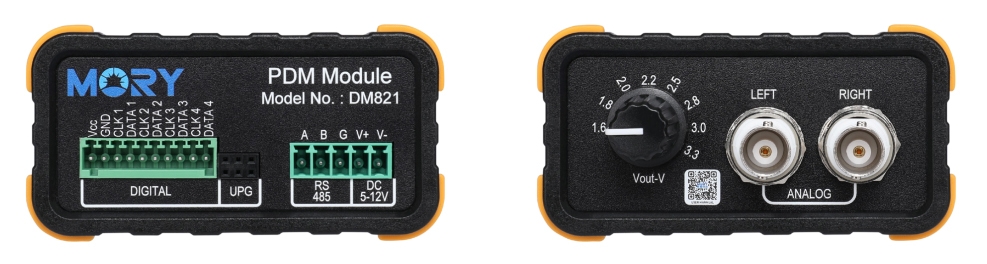

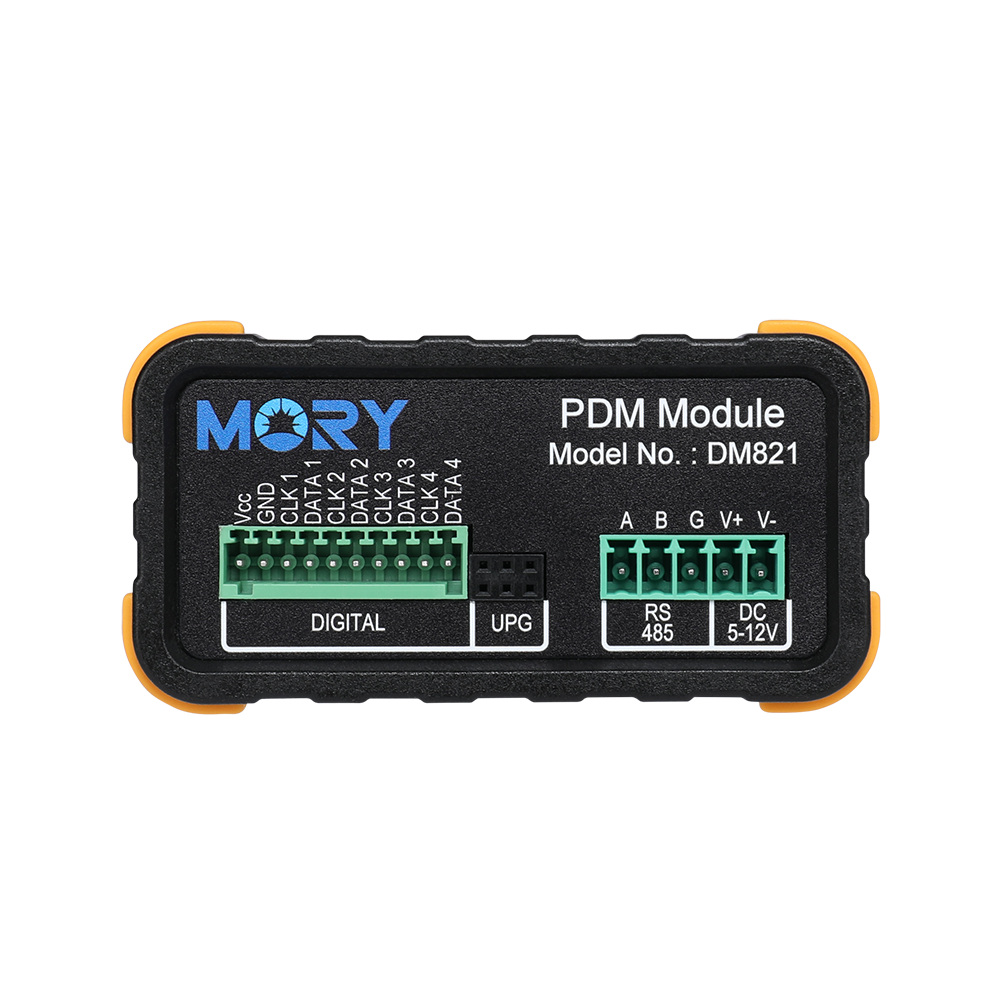

9. 接口面板

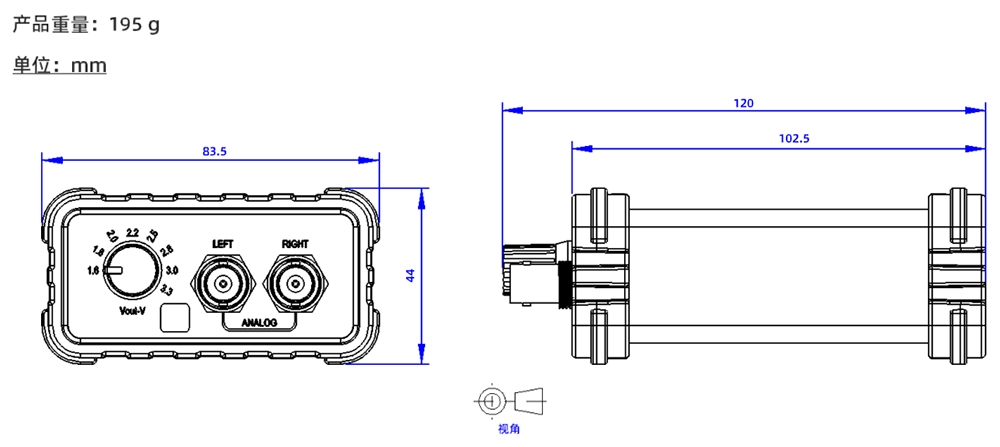

10. 产品尺寸及重量
